| 品牌：上海煊泰阀门 | 型号：Z83Y | 连接形式：卡箍 |
| 主体材料：碳钢 | 公称通径：DN25mm | 3C阀门类别：工业 |
| 适用介质：水 | 密封形式：硬密封型 | 外形：中型 |
| 流动方向：双向 | 驱动方式：手动 | 零部件及配件：手轮 |
| 用途：放水 | 压力环境：高压 | 工作温度：常温 |
| 类型(通道位置)：二通式 |
产品简介

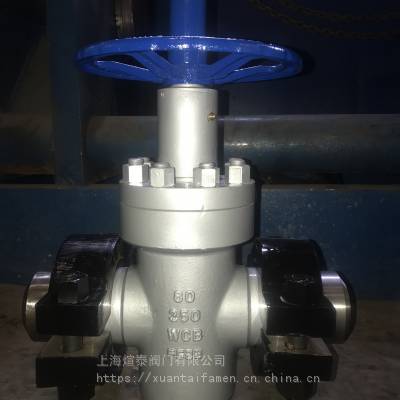

Z83Y-250 DN25高压卡箍闸阀采用平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天燃等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、、耐冲蚀性能，是工一种理想的装备。
一、Z83Y-250 DN25产品简介
本系列产品采用平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天燃等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、、耐冲蚀性能，是工一种理想的装备。
二.Z83Y-250 DN25结构特征与工作原理
1、 采用浮动阀座，密封可靠，启闭灵活。
2、 闸板下部开有导流孔，并给予导向，同时密封部均喷
焊硬金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔
相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介
质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成*道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道
孔相贯通。随着闸板的上升，贯通孔逐渐加大，*限位置时，导流孔与通道孔相重合，此时全开。
三、性能规范
压 力 等 级
16
20
25
32
35
40
工作压力（Mpa）
≤16
≤20
≤25
≤32
≤35
≤40
强度试验（Mpa）
24
30
37.5
48
52.5
60
密封试验（Mpa）
17.6
22
27.5
35.2
38.5
44
介 质
水、油、天燃
温 度
-19～120℃
六、使用、维护、保养及注意事项
1、 阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、 本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、 本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
4、 关闭阀门时严禁使用加力杆，闸板关闭至***时手轮应回转1/2圈使闸板处于浮动状态。
5、 阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。
6、 阀门在使用过程中，如因易损件而泄漏，应及时更换。
7、 阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
8、 阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
订货须知：
尊敬的用户您好：如果在您确定要使用Z83Y-250 DN25高压卡箍平板闸阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1.产品名称与型号，2.阀门的口径，3.阀门使用的管道压力，4.阀门的主体材质，5,工况的使用温度，是否带附件以便我们 为您正确选型。
二、若已经由设计单位选定Z83Y-250 DN25高压卡箍平板闸阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的煊泰阀门技术人员免费为您审核把 关。
