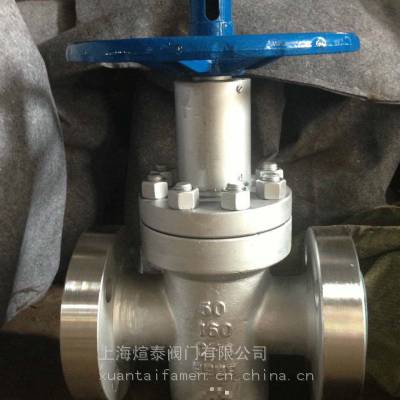

Z43Y-160 DN80平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用于浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。

平板闸阀按驱动方式可分为手动平板闸阀、动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃平板闸阀等。

Z43Y-160 DN80使用特点

一、

本系列产品采用浮动式密封结构，适用于压力大于15.0MPa，温度-29~121℃的油品、等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、、耐冲蚀性能，是工一种理想的装备。

二、结构特征与工作原理

1. 采用浮动阀座，双向启闭，密封可靠，启闭灵活。

2. 闸板均有导向条给予导向，同时密封面均喷焊硬金，耐冲蚀。

3. 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

4. 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成道密封。同时，将闸板压向出口端密封座上，成为双重密封。

5. 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6. 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

三、使用、维护、保养及注意事项

1. 阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。

2. 本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺，以供调节指示。

3. 本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。

4. 关闭阀门时严禁使用加力杆，闸板关闭至***时手轮应回转1/2圈使闸板处于浮动状态。

5. 阀门在使用过程中，有注脂阀的应定期向阀帽注脂接头注入定量润滑脂。

6. 阀门在使用过程中，如因易损件而泄漏，应及时更换。

7. 阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。

8. 阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

适用场合

1. (Class150~900/PN1.0~16.0MPa，工作温度-29~121℃)、输送管线。带导流孔的平板闸阀还便于清扫管线。

2. 成品油的输送管线和贮存设备。

3. 、的开采井口装置，也就是采油树用阀。

4. 带有悬浮颗粒的介质的管道。

5. 城市煤输送管线。

6. 自来水工程。

优点

流阻小，不缩口的其流阻与短只管的流阻相仿。带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。由于闸板是在两阀座面上滑动，因 此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。阀座密封面不会受到阀体热变形的损坏。而且即使阀门在冷状态下关闭，阀杆的 热伸长也不会使密封面受到过载。同时当阀门关闭时，无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度，因此电动平板阀可用行程来控制启闭位置。

缺点

当介质压力低时，金属密封面的密封力不足以达到满意的密封。相反当介质压力高时，如果密封面不用系统介质或外来介质润滑时，经常启闭就可 能使密封面磨损过大。另一个不足是，在圆形流道上横向运动的圆形闸板只有当它处在阀门关位置的50%时，这种阀门对流量的控制才较敏感。而且，闸板在却断 高速和高密度介质流时，会产生剧烈振动。如果将阀座做成V形通口并和闸板紧密的导向，则它也可用作节流。

选用原则

1. 、的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。

2. 成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。

3. 、的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为API16A标准，压力等级为API2000、API3000、API5000、API10000、API15000、API20000。

4. 带有悬浮颗粒介质的管道，选用刀型平板闸阀。

5. 城市煤输送管线，选用单闸板或双闸板软密封明杆平板闸阀。

6.城市自来水工程，选用单闸板或双闸板无导流孔明杆平板闸阀。

常见规范

规格范围

规格五十到三百

温度范围

负二十摄氏度≈五百五十摄氏度

压力范围

压力范围十六到一百

阀体材质

WCB/304/316/WC6/

WC9

阀杆材质

F6A/F304/F316/F304/F304

阀盖材质

与本体一样

阀板材质

不锈钢/合金钢

连接方式

法兰

适用范围

水、油品、体、燃及某些腐蚀性液体

用途

平板闸阀适用于、、化工、环保、城市管道、燃管线等输送管线、放空系统和汽储存装置上，用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于开采和净化的长输管线。

平板闸阀口径范围:DN25~1200 压力范围:0.6MPa~45MPa 150Lb~3000Lb

有导流孔平板闸阀用于需要通球清管的管线，无导流孔用于不需要通球清管的管线上。

订货须知：

尊敬的用户您好：如果在您确定要使用Z43Y-160 DN80高压平板闸阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。

一、1.产品名称与型号，2.阀门的口径，3.阀门使用的管道压力，4.阀门的主体材质，5,工况的使用温度，是否带附件以便我们 为您正确选型。

二、若已经由设计单位选定Z43Y-160 DN80高压平板闸阀型号，请按相关型号直接向我们销售部订购。

三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的煊泰阀门技术人员免费为您审核把 关。
